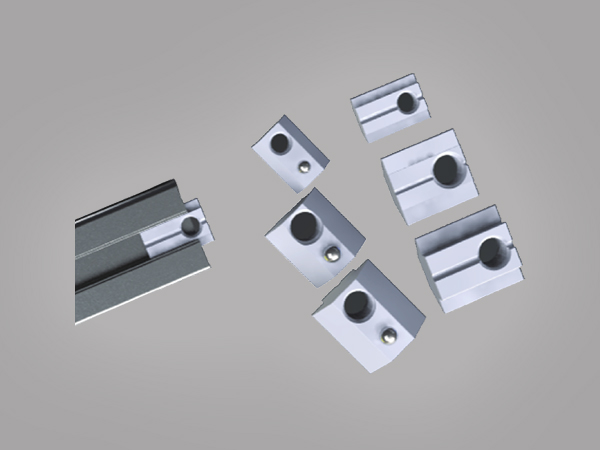

    首页 > 产品中心 > 先装弹性螺母DTDE
    产品名称:先装弹性螺母DTDE      点击次数:1558      发布日期:2020-09-09
    产品详情

    材质:Q235钢

    Material:Q235 Steel


    表面处理：环保镀锌

    Surface Finish:Rosh Zincification


    用途:用于铝型材组装时的各种连接固定及相关部件的装配


    环保要求：RoHS对应品



    铝型材型号
    Profile     		铝型材槽宽(mm)
    Slot Size(mm)     		螺纹孔
    M     		对应型号
    Item
    20系列
    20Series     		6 3 DTDE6-3
    4 DTDE6-4
    5 DTDE6-5
    30系列
    30Series     		8 3 DTDE8-3
    4 DTDE8-4
    5 DTDE8-5
    6 DTDE8-6
    40系列
    40Series     		10 4 DTDE10-4
    5 DTDE10-5
    6 DTDE10-6
    8 DTDE10-8

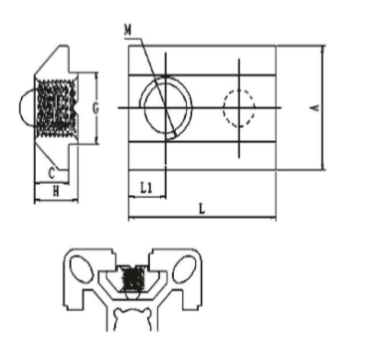

    规格Specifications

    型号
    Item     		型材槽宽
    Slot Size     		M 适用型材
    Used For Profile     		A L H C G L1
    DTDE 6 3 4 5 20系列 10 14 4.1 3.3 5.8 14
    8 3 4 5 6 30系列 15 16 6.8 6.0 7.8 16
    10 4 5 6 8 40系列 17 18 9.0 6.0 9.8 18

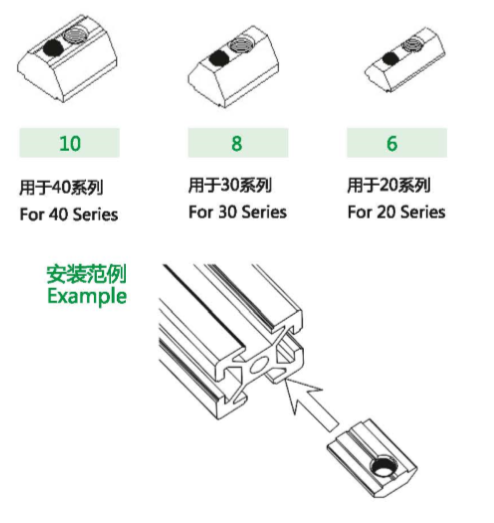

    安装范例Example
