    首页 > 产品中心 > 型材连接板SCPTT

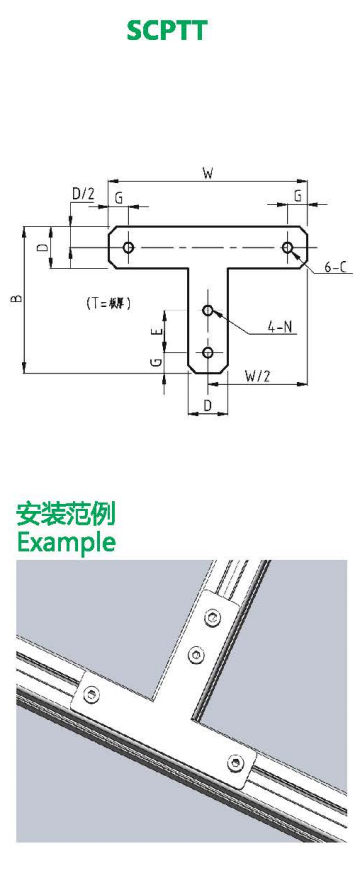

    产品名称:型材连接板SCPTT      点击次数:14532      发布日期:2020-09-12
    产品详情

    材质:SPHC钢

    Marterial:SPHC Steel


    用途：用于铝型材与铝型材各种角度的连接与连接的加强，可根据设计需要的规格来图来样加工。


    表面处理：环保镀锌

    Surface Finish:Rosh Zincification


    环保要求：RoHS对应品


    规格Specifications

    型号
    Item     		适用型材
    Vs Profile     		W B E G T C D F N R A 适用螺栓·螺母
    Vs Bolt & Nut
    螺栓
    Bolt     		个数
    Pcs     		螺母
    Nut     		个数
    Pcs
    SCPSJ-6 20系列
    20Series     		130 96 18 8 2.3 3 18 — 5.5 — — M5×8 4 M5 4
    SCPSJ-8 30系列
    30Series     		200 146 28 13 3.2 3 28 — 6.5 — — M6×10 4 M6 4
    SCPSJ-10 40系列
    40Series     		270 200 38 18 4.5 5 38 — 9 — — M8×15 4 M8 4
    SCPSL-6 20系列
    20Series     		36 — 20 — 2.3 — 18 — 5.5 1.5 — M5×8 2 M5 2
    SCPSL-8 30系列
    30Series     		56 — 30 — 3.2 — 26 — 6.5 2 — M6×10 2 M6 2
    SCPSL-10 40系列
    40Series     		76 — 40 — 3.2 — 36 — 9 2 — M8×15 2 M8 2
    SCPLL-6 20系列
    20Series     		78 — 20 — 2.3 — 18 — 5.5 1.5 — M5×8 4 M5 4
    SCPLL-8 30系列
    30Series     		116 — 30 — 3.2 — 26 — 6.5 2 — M6×10 4 M6 4
    SCPLL-10 40系列
    40Series     		156 — 40 — 3.2 — 36 — 9 2 — M8×15 4 M8 4
    SCPFW-6 20系列
    20Series     		36 — 20 — 2.3 — — — 5.5 1.5 — M5×8 4 M5 4
    SCPFW-8 30系列
    30Series     		56 — 30 — 3.2 — — — 6.5 2 — M6×10 4 M6 4
    SCPFW-10 40系列
    40Series     		76 — 40 — 3.2 — — — 9 2 — M8×15 4 M8 4
    SCPSZ-6 20系列
    20Series     		80 120 20 10 3.2 3 18 — 5.5 — — M5×8 6 M5 6
    SCPSZ-8 30系列
    30Series     		90 140 30 10 3.2 5 28 — 6.5 — — M6×10 6 M6 6
    SCPSZ-10 40系列
    40Series     		100 150 35 10 3.2 5 38 — 9 — — M8×15 6 M8 6
    SCPTT-6 20系列
    20Series     		80 80 20 10 3.2 3 18 — 5.5 — — M5×8 4 M5 4
    SCPTT-8 30系列
    30Series     		90 85 30 10 3.2 5 28 — 6.5 — — M6×10 4 M6 4
    SCPTT-10 40系列
    40Series     		100 90 35 10 3.2 5 38 — 9 — — M8×15 4 M8 4
    SCPZJ-6 20系列
    20Series     		80 — 20 10 3.2 3 18 — 5.5 — — M5×8 4 M5 4
    SCPZJ-8 30系列
    30Series     		85 — 30 10 3.2 5 28 — 6.5 — — M6×10 4 M6 4
    SCPZJ-10 40系列
    40Series     		95 — 35 10 3.2 5 38 — 9 — — M8×15 4 M8 4
    SCPCA-6 20系列
    20Series     		18 16 — — 2.3 — 20 5 5.5 1.5 11 M5×8 2 M5 2
    SCPCA-8 30系列
    30Series     		26 20 — — 3.2 — 30 5.5 6.5 2 15 M6×10 2 M6 2
    SCPCA-10 40系列
    40Series     		36 26 — — 4.5 — 40 6 9 2 20 M8×15 2 M8 2
    SCPCB-6 20系列
    20Series     		36 16 20 — 2.3 — 20 5 5.5 1.5 11 M5×8 4 M5 4
    SCPCB-8 30系列
    30Series     		56 20 30 — 3.2 — 30 5.5 6.5 2 15 M6×10 4 M6 4
    SCPCB-10 40系列
    40Series     		76 26 40 — 4.5 — 40 6 9 2 20 M8×15 4 M8 4
    SCPCC-6 20系列
    20Series     		36 — 20 15 3.2 — 40 6 5.5 1.5 11 M5×8 8 M5 8
    SCPCC-8 30系列
    30Series     		56 — 30 26 4.5 — 60 6.5 6.5 2 15 M6×10 8 M6 8
    SCPCC-10 40系列
    40Series     		76 — 40 32 6 — 80 9 9 2 20 M8×15 8 M8 8
